Teoría de Thevenin y Norton: Simplifica tus circuitos con estos conceptos clave
¿Quieres saber cómo simplificar circuitos eléctricos complicados sin perder su funcionalidad? ¡La Teoría de Thevenin y Norton es la respuesta que necesitas! Descubre cómo puedes reducir un circuito complejo a su equivalente más simple con esta teoría imprescindible en la electrónica. ¡No te pierdas esta oportunidad de tener el control total del circuito eléctrico y aprende todo lo que necesitas saber sobre la Teoría de Thevenin y Norton!
Teorema de Thevenin y Norton: ¿Qué son y cómo aplicarlos?
En el estudio del análisis de circuitos eléctricos, existen dos teoremas fundamentales que permiten simplificar la complejidad de un circuito y facilitar su análisis: el teorema de Thevenin y el teorema de Norton.
Teorema de Thevenin
El teorema de Thevenin establece que cualquier circuito lineal complejo puede ser reemplazado por un circuito equivalente más simple, que consta de una fuente de voltaje en serie con una resistencia. Este enfoque simplifica enormemente el análisis de circuitos eléctricos y electrónicos, ya que reduce la complejidad del circuito original a una sola fuente de voltaje y una resistencia, lo que permite el cálculo de la corriente y el voltaje en cualquier punto del circuito.
Para aplicar el teorema de Thevenin, se deben seguir los siguientes pasos:
- Desconectar la carga del circuito original.
- Encontrar la resistencia equivalente vista desde los terminales de la carga.
- Encontrar la tensión equivalente vista desde los terminales de la carga.
- Conectar la resistencia equivalente en serie con la fuente de voltaje equivalente.
- Calcular la corriente y el voltaje en cualquier punto del circuito.
Teorema de Norton
El teorema de Norton es una variante del teorema de Thevenin, que establece que cualquier circuito lineal complejo puede ser reemplazado por un circuito equivalente más simple, que consta de una fuente de corriente en paralelo con una resistencia. Este enfoque simplifica el análisis de circuitos eléctricos y electrónicos, ya que reduce la complejidad del circuito original a una sola fuente de corriente y una resistencia, lo que permite el cálculo de la corriente y el voltaje en cualquier punto del circuito.
Para aplicar el teorema de Norton, se deben seguir los siguientes pasos:
- Desconectar la carga del circuito original.
- Encontrar la resistencia equivalente vista desde los terminales de la carga.
- Encontrar la corriente equivalente vista desde los terminales de la carga.
- Conectar la resistencia equivalente en paralelo con la fuente de corriente equivalente.
- Calcular la corriente y el voltaje en cualquier punto del circuito.
Aplicando estos teoremas, podemos calcular fácilmente la corriente y el voltaje en cualquier punto del circuito, lo que facilita el diseño y la solución de problemas en el mundo de la electrónica.
Teoría de Thevenin: descubre su significado
Teoría de Thevenin: descubre su significado

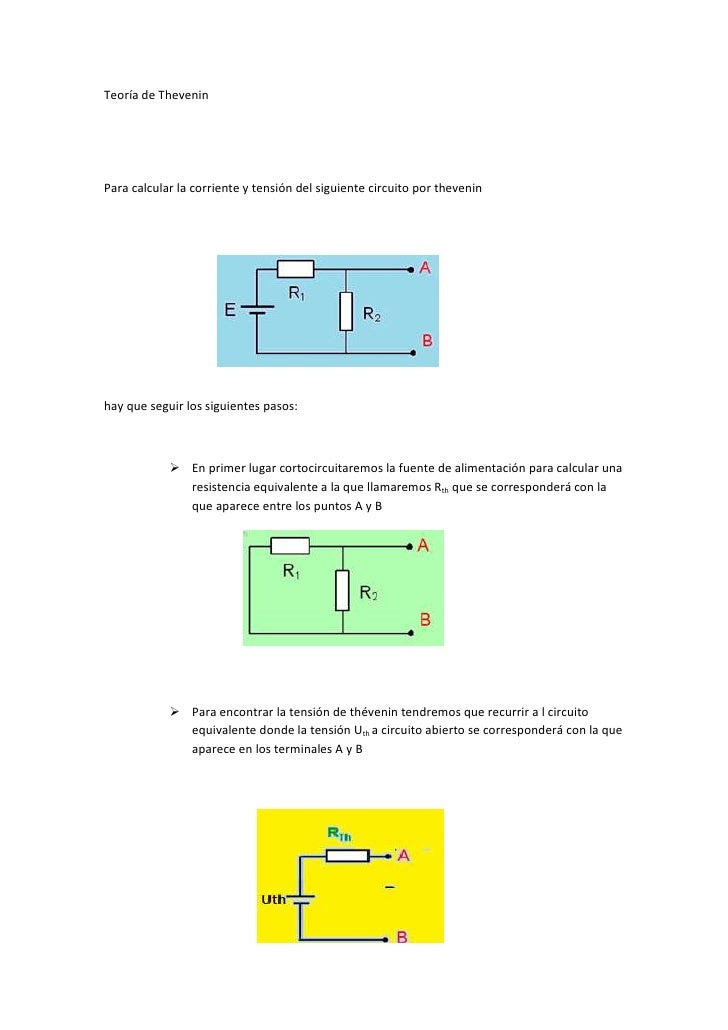

La teoría de Thevenin es una herramienta fundamental en el análisis de circuitos eléctricos. Esta teoría afirma que cualquier circuito lineal puede ser representado como un circuito equivalente de una fuente de voltaje en serie con una resistencia. Este circuito equivalente se conoce como circuito de Thevenin.
¿Cómo se calcula el circuito de Thevenin?
Para calcular el circuito de Thevenin, se requiere encontrar el voltaje de circuito abierto y la resistencia de Thevenin. El voltaje de circuito abierto se determina al medir el voltaje entre los terminales de salida del circuito, con los terminales de entrada en circuito abierto. Por otro lado, la resistencia de Thevenin se calcula desconectando todas las fuentes de voltaje y corriente del circuito, y midiendo la resistencia equivalente vista desde los terminales de salida.
Aplicaciones de la teoría de Thevenin
La teoría de Thevenin es una herramienta muy útil en la resolución de circuitos eléctricos complejos. Al conocer el circuito de Thevenin equivalente, se puede calcular la corriente y el voltaje en cualquier punto del circuito. Además, el circuito de Thevenin también se puede utilizar en la resolución de problemas de carga y descarga de capacitores y en la identificación de las corrientes de cortocircuito en el circuito.
Teoría de Norton
La teoría de Norton es una alternativa a la teoría de Thevenin. Esta teoría establece que cualquier circuito lineal puede ser representado por un circuito equivalente de una fuente de corriente en paralelo con una resistencia. Este circuito equivalente se conoce como circuito de Norton.
¿Cómo se calcula el circuito de Norton?
Para calcular el circuito de Norton, se requiere encontrar la corriente de cortocircuito y la resistencia de Norton. La corriente de cortocircuito se obtiene al conectar los terminales de salida del circuito, mientras que la resistencia de Norton se determina desconectando todas las fuentes de voltaje y midiendo la resistencia equivalente vista desde los terminales de salida.
Conclusiones
Estas teorías permiten la simplificación de los circuitos complejos y ayudan a la resolución de problemas relacionados con los voltajes y las corrientes en el circuito. Es importante destacar que, aunque estas teorías son muy útiles, solo se pueden aplicar en circuitos lineales.
Teorema de Thevenin y Norton: Su relación y aplicación
El teorema de Thevenin y el teorema de Norton son dos conceptos fundamentales en el estudio de circuitos eléctricos. Ambos teoremas permiten simplificar circuitos complejos en circuitos más simples que conservan las mismas características eléctricas.
Teorema de Thevenin
El teorema de Thevenin establece que cualquier circuito eléctrico lineal puede ser reemplazado por un circuito equivalente que consiste en una fuente de voltaje en serie con una resistencia. Este circuito equivalente se conoce como el circuito de Thevenin y proporciona la misma corriente a cualquier carga externa conectada a él que el circuito original.
La resistencia del circuito de Thevenin se calcula eliminando la carga externa y encontrando la resistencia equivalente vista desde los terminales de la carga. La fuente de voltaje del circuito de Thevenin es igual al voltaje en los terminales de la carga cuando la carga está conectada al circuito original.
El teorema de Thevenin se utiliza comúnmente para simplificar circuitos complejos y para analizar la operación de circuitos eléctricos en situaciones específicas, como el comportamiento de un circuito en estado estacionario.
Teorema de Norton
El teorema de Norton es una alternativa al teorema de Thevenin. Este teorema establece que cualquier circuito eléctrico lineal puede ser reemplazado por un circuito equivalente que consiste en una fuente de corriente en paralelo con una resistencia.
Para encontrar la fuente de corriente y la resistencia del circuito de Norton, se sigue un procedimiento similar al del teorema de Thevenin. Primero, se elimina la carga externa y se encuentra la resistencia equivalente vista desde los terminales de la carga. Entonces, la fuente de corriente del circuito de Norton es igual a la corriente a través de los terminales de la carga cuando la carga está conectada al circuito original.
Relación entre los teoremas de Thevenin y Norton
Los teoremas de Thevenin y Norton son equivalentes en el sentido de que cualquier circuito que se pueda simplificar utilizando el teorema de Thevenin también se puede simplificar utilizando el teorema de Norton y viceversa. De hecho, el circuito de Thevenin y el circuito de Norton son matemáticamente equivalentes y proporcionan la misma corriente a cualquier carga externa conectada a ellos.
En términos prácticos, el uso del teorema de Thevenin o del teorema de Norton depende de la situación. En algunos casos, es más fácil calcular la resistencia equivalente y la fuente de voltaje del circuito de Thevenin, mientras que en otros casos es más fácil calcular la resistencia equivalente y la fuente de corriente del circuito de Norton.
Aplicaciones del teorema de Thevenin y Norton
Los teoremas de Thevenin y Norton son herramientas útiles para la simplificación de circuitos eléctricos y para el análisis de su comportamiento. Estos teoremas se utilizan en una variedad de aplicaciones prácticas, como el diseño de circuitos electrónicos, la solución de problemas en la industria y la enseñanza de la electrónica.
Por lo tanto, el teorema de Thevenin y el teorema de Norton son conceptos fundamentales en el estudio de circuitos eléctricos y son esenciales para cualquier persona que desee comprender y trabajar con circuitos eléctricos.
ConclusiónTeorema de Norton: Concepto y aplicaciones
El teorema de Norton es una herramienta muy útil en la teoría de circuitos que permite simplificar circuitos complejos y analizar su comportamiento. Este teorema es una de las dos formas de la teoría de Thévenin, la otra es el teorema de Thévenin.
El teorema de Norton establece que cualquier circuito lineal puede ser representado por un circuito equivalente formado por un generador de corriente en paralelo con una resistencia. La corriente generada por este generador es la corriente que circularía a través de la resistencia si esta fuera la única carga del circuito original.
El circuito equivalente de Norton es muy útil para el análisis de circuitos complejos, ya que permite el cálculo de corrientes y voltajes en cualquier punto del circuito sin necesidad de conocer la configuración completa del mismo. Además, la transformación de Thévenin a Norton y viceversa es muy sencilla y se puede realizar de manera rápida.
Aplicaciones del teorema de Norton
El teorema de Norton tiene diversas aplicaciones en la teoría de circuitos, entre ellas:
- La medida de corrientes en circuitos de alta complejidad, lo que facilita el diagnóstico de fallas y la verificación del correcto funcionamiento del circuito.
- El diseño de circuitos e instalaciones eléctricas, ya que permite la simplificación y optimización de los mismos.
- La simulación y modelado de circuitos, lo que es muy útil para el diseño y análisis de sistemas complejos.
la teoría de Thevenin y Norton es una herramienta valiosa para simplificar circuitos complejos y encontrar soluciones prácticas para problemas de ingeniería eléctrica. Al entender estos conceptos, los ingenieros pueden diseñar y analizar circuitos con mayor facilidad y eficiencia. ¡A seguir aprendiendo!
